注：本裝置既滿足現有規范要求，也完全符合新規范技術要求。

產品介紹：

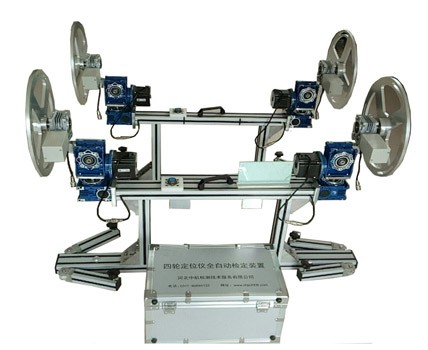

通用便攜式四輪定位儀全自動檢定裝置在測量原理、結構設計等方面進行了大膽創新，基于模塊化設計理念，以為采用了先進的單軸三維轉角驅動機構、激光瞄準定位、角度細分以及計算機自動控制等先進技術，使得該裝置在計算機的控制下，能在現場模擬各種不同類型的汽車車輪的定位參數，除了能準確檢測傳感器的角度誤差外；與之配套零位校準器還能校準傳感器的零位誤差。它具有：通用性強、測量數據準確、重復性好、自動化程度高、安裝調整方便和容易搬運等特點，可快速檢定各種類型（Laser、PSD、CCD、3D 老式拉線、 瑞士卡爪）四輪定位儀,由于該裝置的軸距在較大的范圍內可任意調整,所以也可檢定大車四輪定位儀和非接觸四輪定位儀。

儀器特點：

采用前后軸分離和軸輪距與真車等效的技術，解決了在檢測現場模擬汽車實際軸輪距的技術難題，為現場檢定大車四輪定位儀和汽車制造廠使用的固定式非接觸激光四輪定位儀掃清了障礙。采用激光瞄準定位技術，實現了檢定裝置的現場快速安裝和精確定位。采用高強度的輕體鋁合金材料使得裝置的重量減輕，剛性和穩定性增強。電腦配有人機對話界面，各檢定項目的測試通過點擊鼠標即可輕松完成。采用高靈敏度、高精度和大量程的單軸三維轉角驅動機構技術，配備夾具配件以滿足安裝不同四輪定位儀傳感器的要求。采用零位校準器，可檢測傳感器前束角的零位誤差。用于檢定非接觸式激光四輪定位儀。

符合現在，及未來規范，軟件5年內免費升級。

主要參數：

模擬輪距：0.8m～1.8m

模擬軸距：1.5m～3.5m。

測量范圍：前束角外傾角后傾角：±38°

單輪前束角、車輪外傾角示值誤差：0.01°；重復性不大于0.3′。

主銷后（內）傾角示值誤差：0.01°；重復性不大于0.3′。

車輪的端面跳動：0.02mm。

調整桿兩端裝夾部分的同軸度：0.5mm。

重復性：0.5%

外形尺寸：1200×570×280mm（單軸）

重  量：30kg×2

電壓：180-240V(AC)

主要特點：

1：本產品打破常規的單片件控制，采用國外先進的PLC控制技術進行在線監測，可靠性高、抗干擾能力強、邏輯功能強，實現角度補償。具有精度高、現場適用性強、操作簡便、智能化程度高等特點。

2：人機對話界面操作簡便（超大觸摸屏一觸即可）；

3：車輪外傾角/車輪前束角/主銷后傾角全部自動檢測，不需二次裝卡；

4：可以快速裝卡，較大的提高了檢測效率。
